舟山报税港码头门机监控无线传输解决方案

          舟山位于我国南北海运大通道和长江黄金水道交汇地带，是江海联运的重要枢纽。2011年舟山港域货物吞吐量达2.6亿吨，位居中国十大港口之列。新设立的舟山港综合保税区将成为浙江海洋经济发展示范区的重要载体和舟山群岛新区的核心功能区。

         舟山港综合保税区涉及保税加工业、保税物流业、大宗商品仓储物流贸易产业、航运服务业和保险金融业等主要产业，重点培育船舶和海洋工程交易租赁、国际进口商品展示交易和大宗商品保税交易三大市场 。

舟山港综合保税区分本岛分区和衢山分区。其中本岛分区主要功能定位为以海洋装备制造业、海洋生物产业、电子信息产业等先进制造业及仓储物流、进出口贸易为主；衢山分区则重点发展煤炭、矿石、油品等大宗商品的仓储、配送业务，将成为中国重要的大宗商品仓储、中转基地。

门机视频监控无线回传

目标要求：加强安全生产管理

         无线视频传输系统前期中心要求对门机在装卸作业期间，从司机驾驶室、机舱、吊钩等不同部位的实时监控画面传输回500米外的码头办公大楼中心。管理人员可实时、全程监控作业过程，通过发现过程的问题，可以及时处理后解决，以提高安全生产效率。业主前期上过一套无线系统，但是方案设计时设计和设备选型不完善，整个系统运行不稳定，达不到生产管理要求。因此要求对无线系统进行重新设计和实施。

方案规划：

码头部分：

          1、门机端：港口码头目前有6台门机已经安装上了视频监控摄像机，门机距离码头办公大楼最远近500米，所有门机共用母轨长度500米。装卸根据货轮到港靠泊安排就近的门机进行装卸作业，门机在母轨道上滑动到相应的位置进行工作。

         2、门机-中心机房方位

         门机轨道区域和中心机房之间的方位角经过测量在60°夹角，因此在中西机房可以用上等于或大于60°波瓣角的定向基站设备既可以完成对母轨道的信号覆盖。

流量带宽：

        每台门机已经安装4台固定摄像机，按照每台摄像机2~3Mbps流量，一台门机需要近10Mbps码流才能保证视频流畅传输。六台门机接近60Mbps码流。

门机的特点：

         门机在作业的时候，司机操作门机在码头和船舶之间进行来回作业。因此是一个旋转的过程，有时候回旋角度接近180°。因此设备选型应考虑对应的工况。

         综合以上码头端的工作环境和条件，门机端设备不能简单设计使用传统的定向通讯。因为当门机在作业时，门机回旋时，传统的定向覆盖会随着门机的转动偏移，当超过了定向天线的最大角度时，无线链路就会中断。当门机回旋到天线的角度时，无线恢复建链需要一定时间。因此在链路中断和完成重建这一段时间，视频信号会掉线，不能达到管理的要求。为达到全程监控的要求，结合门机的作业流程。终端无线需采用采用双天线全向传输。也就是一台门机上安装一台无线终端，同时利用一进二出的无源公分，将两幅天线安装在门机平台对角两端。无论门机在什么位置以及回旋作业时，两幅或者一副天线能够和码头中心机房处于可视条件。

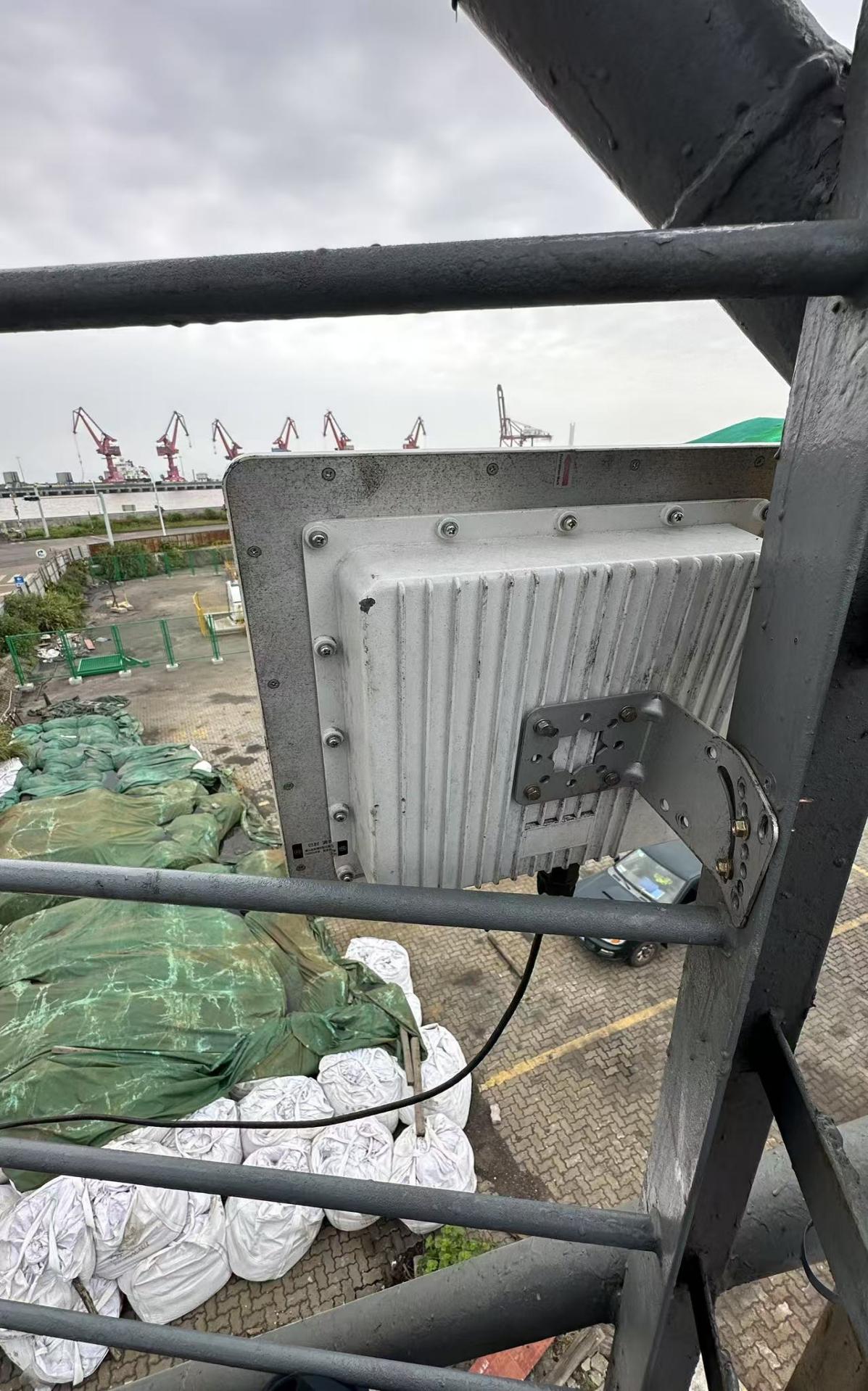

门机端实施

中心机房端：

         前期经过对现场5.8G频谱扫描，发现现场该频段有较强的干扰。所以在设备规划上使用了AN系列支持PTMP的室外无线桥接设备，使用定向板状天线对码头门机母轨区域进行覆盖。既可以提高信号强度，也能减少其他5.8G设备的射频干扰。系统设置时，尽量采用了干扰少或者低的信道，可以提高通讯质量，获得更好的带宽资源。

中心机房实施

设备调试

        全部设备在安装好，在未进行天线校准之前，信号链路不理想，信号强度不高，整个视频流有卡顿现象。在经过对每一台门机的天线角度、基站方位角度联调以后，无线链路信号强度提升上来，达到了正常的信号值。当然结果也达到了预期的目标，门机整个作业过程，码头监控中心都能实时、流畅监控。

        公司经过多年的行业经验总结，该方案可以很好解决码头装卸机械设备的视频监控需求。我们在方案设计过程中会根据现场环境、传输距离、传输速率要求等多个方面综合分析和研判。建议客户使用合适的无线视频传输设备，达到系统设计和传输要求。
