高速公路视频监控无线回传组网介绍

一、项目需求概述

   高速公路管理部门计划在已建高速公路的路面监控系统上新增监控点。以更加完善对路面的管理，计划分区段实施，新增近80个视频监控点，采用无线和有线相互结合的方式建立传输链路。

二、方案设计

       根据现场环境综合评判和结合无线传输特点，无线链路设计和规划按照下面的方式完成。

2.1、无线网络规划

       根据设计规划，80个节点分成多段传输，每一段有多个监控节点，前后节点之间距离在1公里左右且相互可视。同时要求在每个节点完成wifi覆盖。因此基于上诉规划和要求，无线传输链路按照级联方式，通过多级传输建立主干链路通讯。

2.2、链路信号和质量规划

       该系统设计规划80个无线节点，分成多个无线链路完成级联无线组网通讯，每一条无线链路从最前端到后端机房后通过局域网光纤网络传输到主调度中心。为达到和满足传输效果，每一条无线链路在安装调试时，前后两个节点之间需做好频谱规划、天线校准等工作，保证每一条链路前后两个节点之间信号维持在正常的范围，以此保证链路的稳定性和数据流畅度。

三、设备选型

       通过对系统应用分析、如级联次数、链路带宽等实际需求，无线传输设备设计采用我司LA-E2600AC多模多功能室外无线基站完成组网。

       LA-E2600AC是一款最高支持三模的高性能室外无线基站，内嵌两个高、低不同频段的5.8G和一个2.4G多功能无线模组。模组工作支持基站、客户端、mesh、桥接、漫游多种无线模式。可以根据不同的组网要求搭建无线链路。

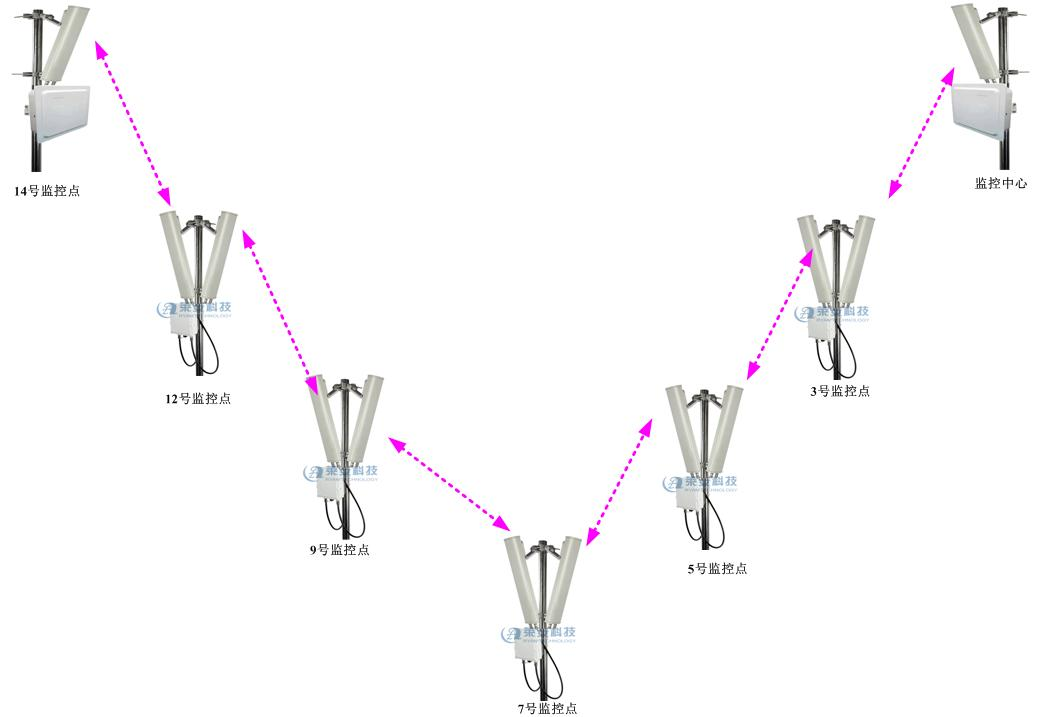

       在此项应用中，LA-2600AC部署在新增的监控节点，每一台基站两个5.8G高、低无线模组分别搭配定向天线，建立前后节点之间无线数据链路。同时，通过2.4G完成本地wifi覆盖。如下图所示：

四、应用说明

       方案基于从对于级联次数多、带宽要求高为切入点。利用LA-E2600AC三模多功能室外基站适配的方式，通过合理搭配不同增益天线。根据现场的无线干扰底噪情况，合理使用恰当的无线频点、频宽、功率。完成每一段线路的无线组网传输，实现设计规划的要求。
