LA-HA6800CZ 高清车载式双向语音无线图像传输系统
LA-HA6800CZ 高清车载式双向语音无线视频传输系统,采用COFDM(Coded Orthogonal Frequency Division Multiplexing:编码正交频分复用)调制技术,具有传输频带窄和很强的抗多径干扰能力,能够实现非视距(NLOS),高速运动情况下实时传输高质量图像。具备双向对讲功能,使现场指挥更具灵活性。
系统采用H.264数字视频编码标准,输出高清HD1080P画质,分辨率达1920*1080(向下兼容1080I、720P、480P及标清)。
广泛应用于军事侦察、边防巡逻、公安(含消防、森林消防、交警)、人防应急、水利防汛、环保监控、电力巡查、铁路抢险、海事执法、城管执法、工地/码头/油田监控、电视转播、卫生防疫等或突发事件应急指挥。适合城区内、海上、山地等多种复杂地理环境下的视频实时移动传输。
适用于移动监控指挥车~指挥中心。也可用作中继设备,使传输距离更远。
■同步输入音视频信号, 全向天线发射
■非视距(NLOS)\高速运动中传输
■内置风冷散热装置,解决大功率设备发热问题
■采用OFDM调制技术和MPEG-2图像压缩技术
■通视条件下直线传输距离不低于100km,非通视条件下为5-20 公里
发射机技术指标:
指 标 | 参 数 |
工作频率 | 300MHz~4400MHz ,频率订制 |
语音频率 | 130~138MHz、145~152MHz、223~235MHz 可选 |
射频功率 | 10~50W 液晶调节 |
信道带宽 | 2/2.5/4/8MHz |
码流 | 2Mbps~12Mbps |
时延 | ≤300ms |
误码率 | ≤10-6 |
音视频压缩格式 | H.264 |
传输距离 | 空对地>100公里;海面>50公里;城区内>8公里;郊区>15公里 |
音视频接口 | 数字SDI、模拟CVBS音视频 或 数字HDMI、模拟CVBS音视频(选用) |
音频输出 | 航空插头带线手咪 |
图像清晰度 | HD1080P,向下兼容1080I、720P、480P及标清 |
图像帧率 | 24、50、60帧/秒,兼容其它帧率 |
电 源 | AC 220V(标配)或 DC 28V(订制) |
尺寸规格 | 485×340×90 mm |
重 量 | 5Kg |

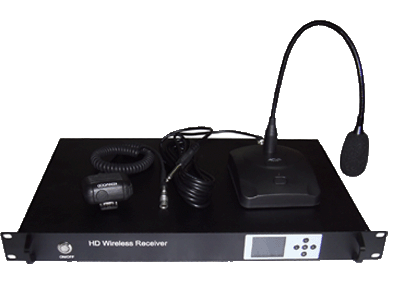

接收机技术指标:
指 标 | 参 数 |
工作频率 | 300MHz~900MHz ,频率订制 |
语音频率 | 130~138MHz、145~152MHz、223~235MHz 可选 |
信道带宽 | 2/2.5/4/8MHz |
灵敏度 | 2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm |
接收技术 | 空间分集技术 |
接收极化 | 垂直极化,双天线接收 |
音视频解压格式 | H.264 |
音视频接口 | 数字HDMI、模拟CVBS音视频 |
模拟音频输入 | 航空插座头带线麦咪 |
图像清晰度 | HD1080P,向下兼容1080I、720P、480P及标清 |
图像帧率 | 24、50、60帧/秒,兼容其它帧率 |
电源 | AC220V/DC12V |
尺寸规格 | 480*280*45mm, 1U机箱 |
重量 | 2.7Kg |
名 称 | 数 量 | 备 注 |
发射机 | 1台 | 标 配 |
接收机 | 1台 | 标 配 |
电源线 | 2根 | 标 配 |
发射天线 | 2根(视频和语音) | 标 配 |
玻璃钢天线(接收机端) | 2根(视频和语音) | 标 配 |
话唛 | 2个 | 标 配 |
天线吸盘 | 2块 | 标 配 |
HDMI/HD-SDI线 | 1条 | 标 配 |
馈线 | 2条(长度根据现场定做) | 定 做 |
