LA-5810-AT 覆盖型基站网桥

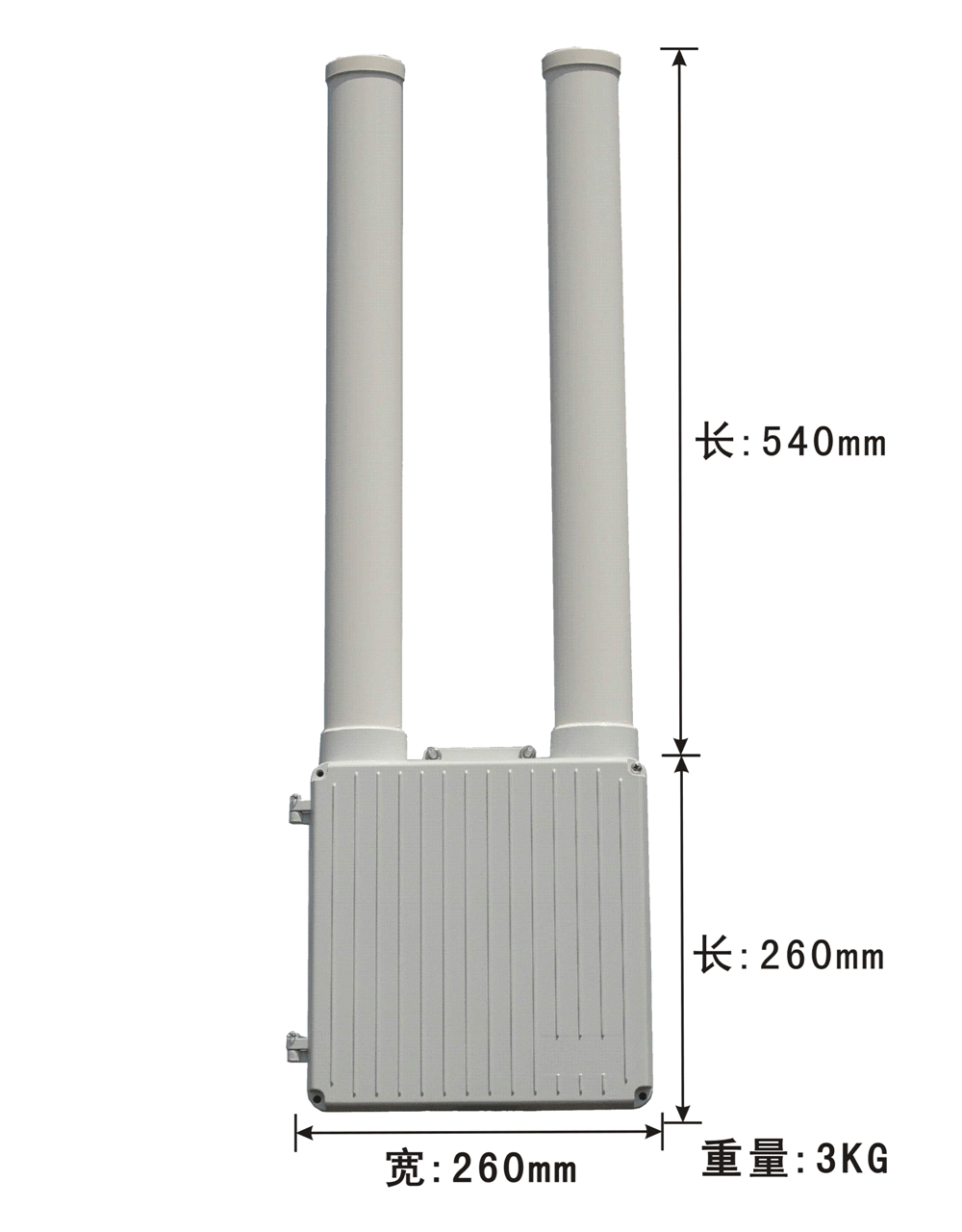

一、外观尺寸
二、产品介绍
LA-5810-AT是一款定位于全方位覆盖基站型网桥,使用美国高通AR9344+AR9882无线解决方案，主频
三、产品特点和优势
● 性能优异：符合IEEE
● 组网灵活：支持无线接入点/无线客户端/桥接/中继；
● 接收灵敏度高、同样距离获得更好的数据流
● 超高传输速率：满足远距离各种高清网络视频信号、网络数据传输
● 现场频谱扫描软件：可以扫描5.8GHz信道，并计算信号强度、具体信道、方便工程调试；
● 信道频宽：通过软件可控每个信道的频宽20MHz 、40MHz，80MHz有效利用频点资源，优化无线链路，特别有利于大规模的视频数据传输业务；
● 多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP；
● 带宽管理：带宽控制以
● 天线校整：WEB界面自动显示接收电平值，方便工程施工、测试；
● 带宽测试：提供收发带宽测试，无须第三方测试软件，方便工程安装调试；
● IP工具软件：当您忘记无线设备IP地址时，可以用（uconfig）工具软件搜索设备的IP地址；
● 中英文WEB管理，同时支持Telnet，监控管理更方便；支持配置文件导入/导出和软件升级；
● 网络管理：基于WEB远程管理或SNMP集中管理；
● 防风、防雨、防晒、防尘、防震以及散热设计。
四、技术指标
|
工作频段 |
5.470～5.850GHz |
|
主 频 |
533MHz |
|
内 存 |
|
|
闪 存 |
|
|
调制方式 |
OFDM: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM |
|
工作模式 |
基站、AP模式、站点模式、点对点或点对多点桥接 |
|
频段扫描 |
支持站点扫描及信道侦测 |
|
射频功率 |
30dbm（±2dBm） |
|
射频频带 |
支持HT20、HT40、 HT80 |
|
灵敏度 |
HT20(频宽):MCS7@-77dbm HT40(频宽):MCS0@-93dbm HT40(频宽):MCS7@-75dbm |
|
加密类型 |
WEP、WPA、WPA-TKIP、WPA-AES、WPA2、WPA2-TKIP、WPA2-AES、802.1x |
|
安全管理 |
ACL访问控制策略 |
|
管理方式 |
Web方式管理，支持SNMP V |
|
升级备份 |
支持远程在线升级固件 |
|
天线增益 |
13dbi |
|
天线角度 |
360°/7°(H/V) |
|
前后比 |
≥25 |
|
驻波比 |
≤1.5 |
|
网络接口 |
一个1000BASE-TX自适应快速以太网接口，自动翻转（Auto MDI/MDIX） |
|
供电方式 |
DC 18～24V POE供电 |
|
功耗 |
9.5W |
|
外壳尺寸 |
800*260* |
|
重量 |
|
|
安裝固定 |
U形夹码抱杆，抱杆直径：Ф30 |
|
工作温度 |
工作温度： |
|
工作湿度 |
工作湿度：5% 到 95% 不凝结 |
五、测试报告

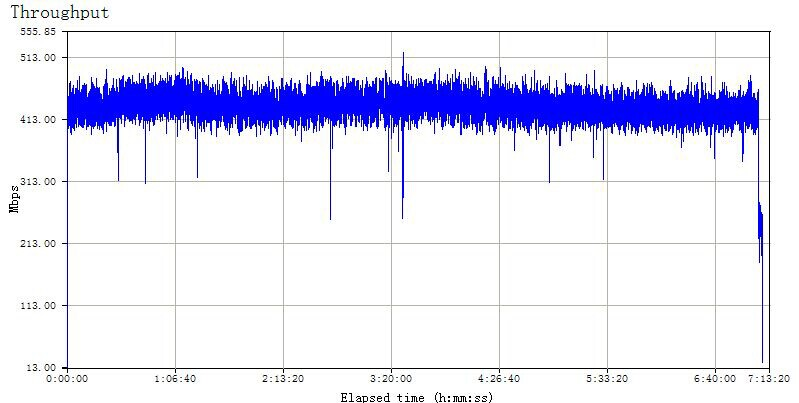

测试一：
1、距 离：
2、天 线：
3、频 宽：80MHZ
4、传输模式：点对点
5、信号强度：-64dbm
6、测试频率：5.745GHz
7、测试速率：

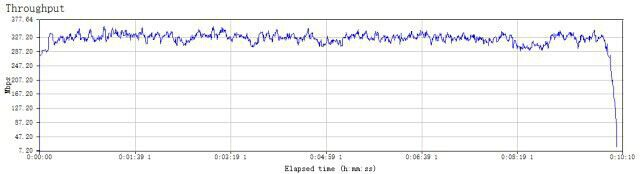

测试二：
1、距 离：
2、天 线：
3、频 宽：80MHZ
4、传输模式：点对点
5、信号强度：-70dbm
6、测试频率：5.5GHz
7、测试速率：
六、标准配置
|
名 称 |
数 量 |
|
无线网桥主机 |
1台 |
|
POE供电模块 |
1个 |
|
24V电源 |
1个 |
|
L型背夹 |
1套 |
|
夹码 |
1套 |
|
产品操作手册 |
1份 |
|
产品合格证 |
1份 |
|
产品保修卡 |
1份 |
