LA-A6800CZ-S 标清车载式双向语音无线视频传输系统
LA-A6800CZ-S无线视频传输系统采用COFDM（coded orthogonal frequency division multiplexing：编码正交频分复用）调制/解调技术，具有传输频带窄（2/2.
系统采用H.264/MPEG-2音视频压缩标准，清晰度达到DVD分辨率（720*576@ PAL / 720*480@ NTSC）,图像清晰流畅。
可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等。
可做指挥车到指挥中心或中继扩大监控半径等应用。

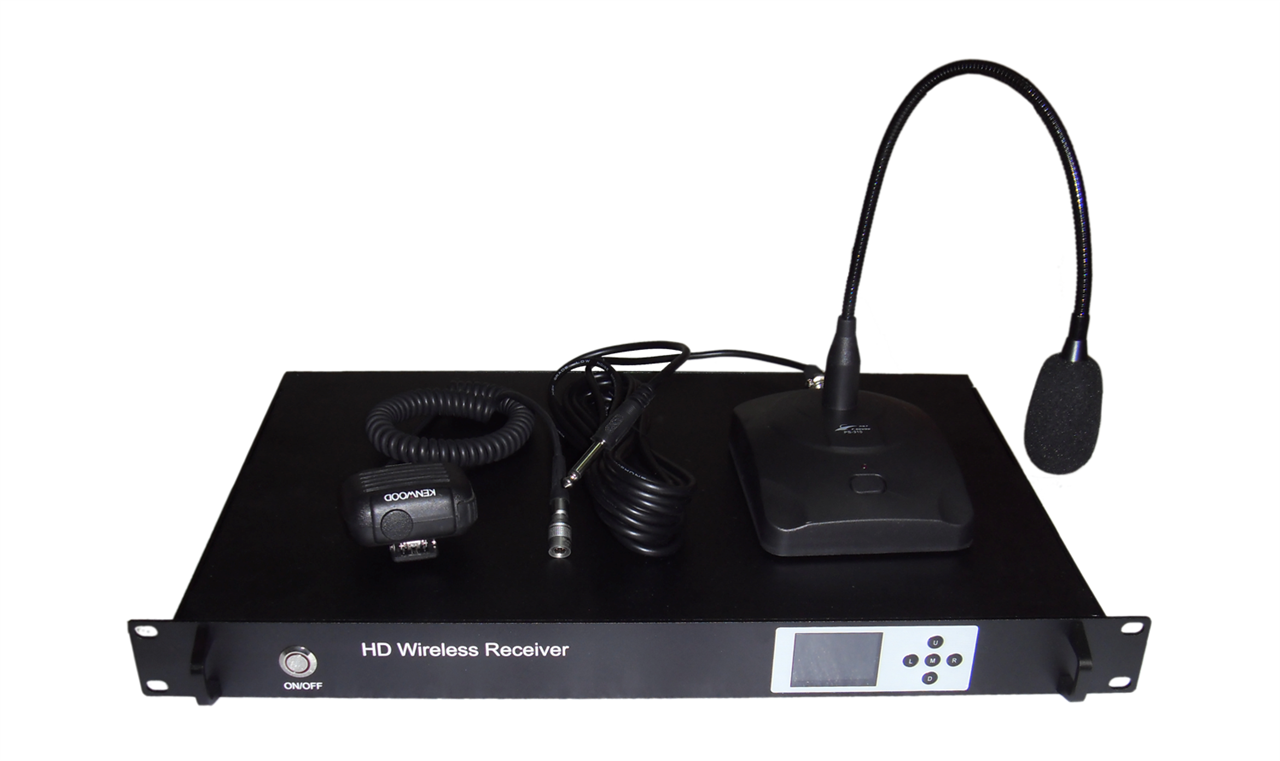

发射机 接收视频同时向前端喊话
一、技术指标
1.1 发射机
|
指 标 |
参 数 |
|
工作频率 |
300MHz～900MHz间频率订制 |
|
语音频率 |
150～240MHz间频率订制 |
|
射频功率 |
10～30W可调 |
|
信道带宽 |
2/2. |
|
码流 |
1.5Mbps～6Mbps |
|
时延 |
≤300ms |
|
误码率 |
≤10-6 |
|
音视频压缩格式 |
H.264/MPEG-2 |
|
传输距离 |
空对地≤ |
|
音视频接口 |
BNC 1路语音航空接口 |
|
图像清晰度 |
720*576、帧率为25帧/秒 |
|
电源 |
AC220V |
|
尺寸规格 |
2U，485×340× |
|
重量 |
|
1.2接收机
|
指 标 |
参 数 |
|
工作频率 |
300MHz～860MHz间频率订制 |
|
语音频率 |
150～240MHz间频率订制 |
|
信道带宽 |
2/2. |
|
灵敏度 |
2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm |
|
接收技术 |
空间分集技术 |
|
接收极化 |
垂直极化，双天线接收 |
|
音视频解压格式 |
MPEG-2 |
|
音视频输出接口 |
1路HDMI ，2路AV（BNC），1路语音航空接头 |
|
图像清晰度 |
HD1080P，向下兼容1080I、720P、480P及标清 |
|
图像帧率 |
24、50、60帧/秒，兼容其它帧率 |
|
电源 |
AC220V |
|
尺寸规格 |
480*280* |
|
重量 |
|
二、方案示意图

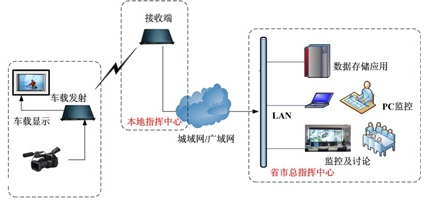

三、方案拓扑图
四、系统清单：
|
名 称 |
数 量 |
备 注 |
|
发射机 |
1台 |
标 配 |
|
接收机 |
1台 |
标 配 |
|
玻璃钢天线 |
2条（视频和语音对讲天线） |
标 配 |
|
电源线 |
2条 |
标 配 |
|
话唛 |
2个 |
标 配 |
|
天线吸盘 |
1个 |
标 配 |
|
发射天线 |
2条（视频和语音对讲天线） |
标 配 |
|
HDMI线 |
1条 |
标 配 |
|
馈线 |
2条（长度根据现场距离定制） |
定 做 |
