LA-HA6800CZ 高清车载式双向语音无线图像传输系统
LA-HA6800CZ高清车载式双向语音无线视频传输系统，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS），高速运动情况下实时传输高质量图像。具备双向对讲功能，使现场指挥更具灵活性。
系统采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。
广泛应用于军事侦察、边防巡逻、公安（含消防、森林消防、交警）、人防应急、水利防汛、环保监控、电力巡查、铁路抢险、海事执法、城管执法、工地/码头/油田监控、电视转播、卫生防疫等或突发事件应急指挥。适合城区内、海上、山地等多种复杂地理环境下的视频实时移动传输。
适用于移动监控指挥车～指挥中心。也可用作中继设备，使传输距离更远。

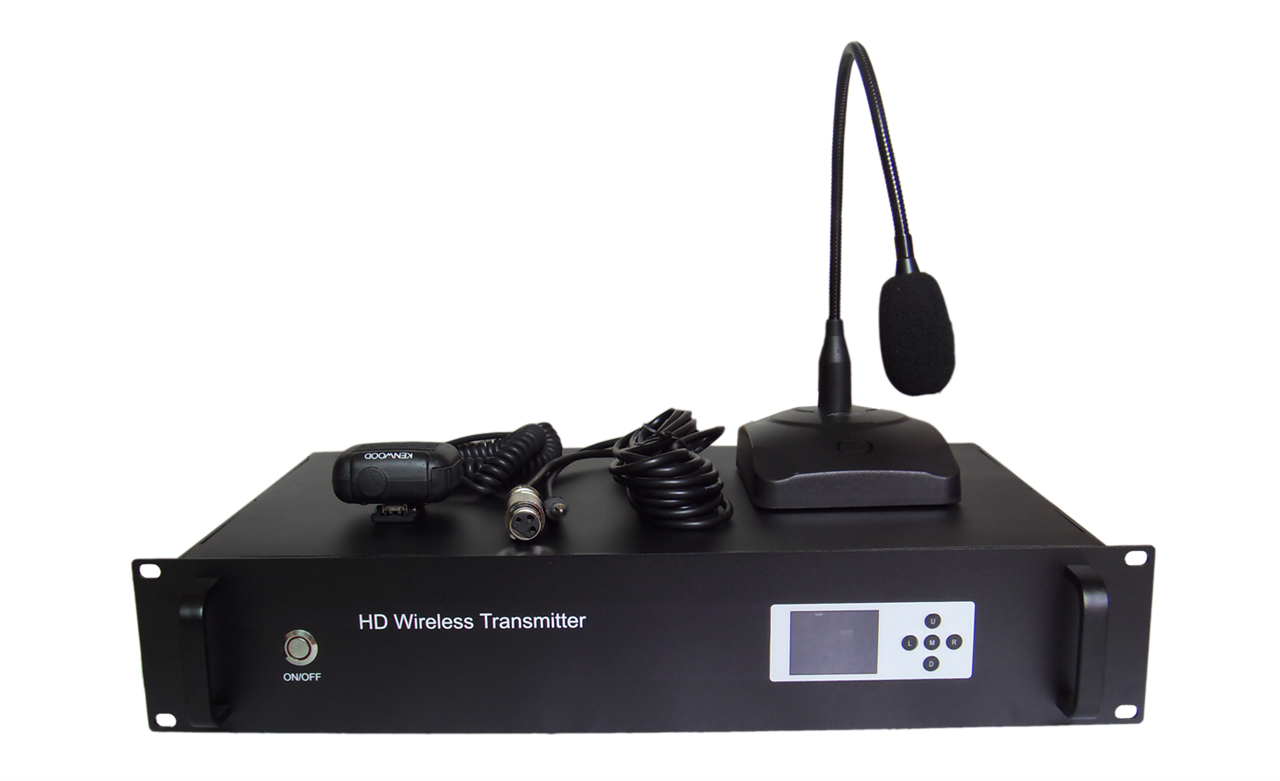

视频发射机（双向语音功能） 视频接收机（双向语音功能）
一、技术指标：
发射机
|
指 标 |
参 数 |
|
工作频率 |
300MHz～4400MHz ，频率订制 |
|
语音频率 |
150～240MHz ，频率订制 |
|
射频功率 |
10～30W可调 |
|
信道带宽 |
2/2. |
|
码流 |
2Mbps～12Mbps |
|
时延 |
≤300ms |
|
误码率 |
≤10-6 |
|
音视频压缩格式 |
H.264 |
|
传输距离 |
空对地＞100公里；海面＞50公里；城区内＞8公里；郊区＞15公里 |
|
音视频接口 |
1路HDMI， 2路AV接口 ，1路语音对讲接口 |
|
图像清晰度 |
HD1080P，向下兼容1080I、720P、480P及标清 |
|
图像帧率 |
24、50、60帧/秒，兼容其它帧率 |
|
电 源 |
AC220V |
|
尺寸规格 |
485×340× |
|
重 量 |
|
接收机
|
指 标 |
参 数 |
|
工作频率 |
300MHz～860MHz ，频率订制 |
|
语音频率 |
150～240MHz ，频率订制 |
|
信道带宽 |
2/2. |
|
灵敏度 |
2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm |
|
接收技术 |
空间分集技术 |
|
接收极化 |
垂直极化，双天线接收 |
|
音视频解压格式 |
H.264 |
|
音视频接口 |
HDMI 1路， 2路音视频BNC 1路语音航空接口 |
|
图像清晰度 |
HD1080P，向下兼容1080I、720P、480P及标清 |
|
图像帧率 |
24、50、60帧/秒，兼容其它帧率 |
|
电源 |
AC220V/DC12V |
|
尺寸规格 |
480*280* |
|
重量 |
|
二、方案示意图

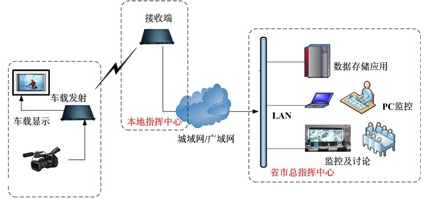

三、方案拓扑图
四、系统清单：
|
名 称 |
数 量 |
备 注 |
|
发射机 |
1台 |
标 配 |
|
接收机 |
1台 |
标 配 |
|
电源线 |
2根 |
标 配 |
|
发射天线 |
2根（视频和语音） |
标 配 |
|
玻璃钢天线（接收机端） |
2根（视频和语音） |
标 配 |
|
话唛 |
2个 |
标 配 |
|
天线吸盘 |
2块 |
标 配 |
|
HDMI/HD-SDI线 |
1条 |
标 配 |
|
馈线 |
2条（长度根据现场定做） |
定 做 |
